200克氧气源臭氧发生器配置列表（带制氧机）

（一体式高浓度）

一：YT—017 200克臭氧发生器：

（一）、产品组成：100G电源模块          （2个）

  100G脱羟石英管臭氧发生管              （2支）

空气分离器分子筛（制氧单元）           （4个）

             外置无油空压机            （1台）

             精密滤水系统              （2个）

外置冷干机                （1台）

储气罐                    （1台）

电流表                   （1个）

电压表                   （1个）

交流接触器                （1个）

气体调压阀                （1个）

电磁阀                    （1个）

              浓度调节                 （1个）

电源指示灯               （1个）

臭氧指示灯               （1个）

风扇                     （6个） 现场装置为准

臭氧输出口               （1个）

冷却水进口               （1个）

冷却水出口               （1个）

流量计                   （2个）

电源保险                 （1个）

（二）、产品特点：

1、水冷+风冷双冷设计

2、外壳为不锈钢

3、利用氧气为气源，经过冷干过滤，臭氧浓度提高

4、臭氧量可调节

5、氧气纯度：≥80%

6、臭氧浓度：50-80mg/L

（三）、设备参数

机箱尺寸：700*750*1430MM

臭氧产量：200G/H

输入电压：220V（50HZ）

重   量：臭氧发生器：≤100KG

         无油空压机：≤150KG

         冷 干 机：≤50KG

         储 气 罐：≤100KG

规   格：箱式

功   率：

臭氧发生器+制氧单元：1.5KW

无油空压机：7.5KW

冷 干 机：0.8KW

冷干机：HTR-10HP，720*435*685mm

无油空压机：Y132M-4 7.5KW 150KG左右

储气罐：     储气量：0.6立方，重量171KG  高度：加脚是2M，，直径是0.8M

（四）：设备易损件：设备连接软管、臭氧输送抗氧化软管（此种为抗氧化硅胶管三个月更换一次具佳）。设备出厂时，配备30米硅胶管，保险丝，曝气头

售后服务：设备保修壹年（易损件除外）设备如出现故障，购方需要说明设备情况，供方当日回应。

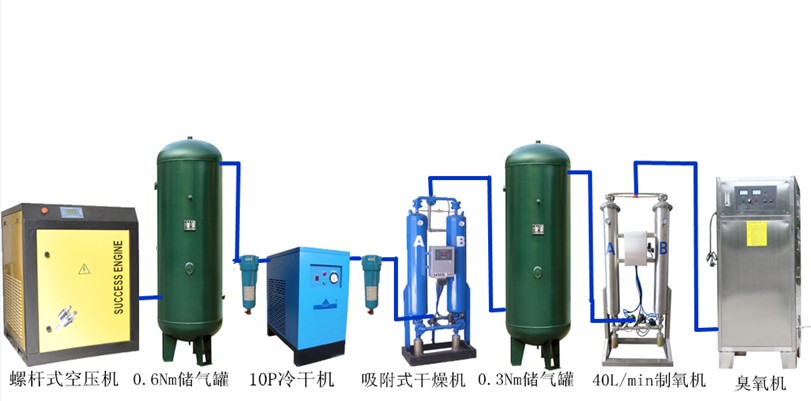

二、设备图片
