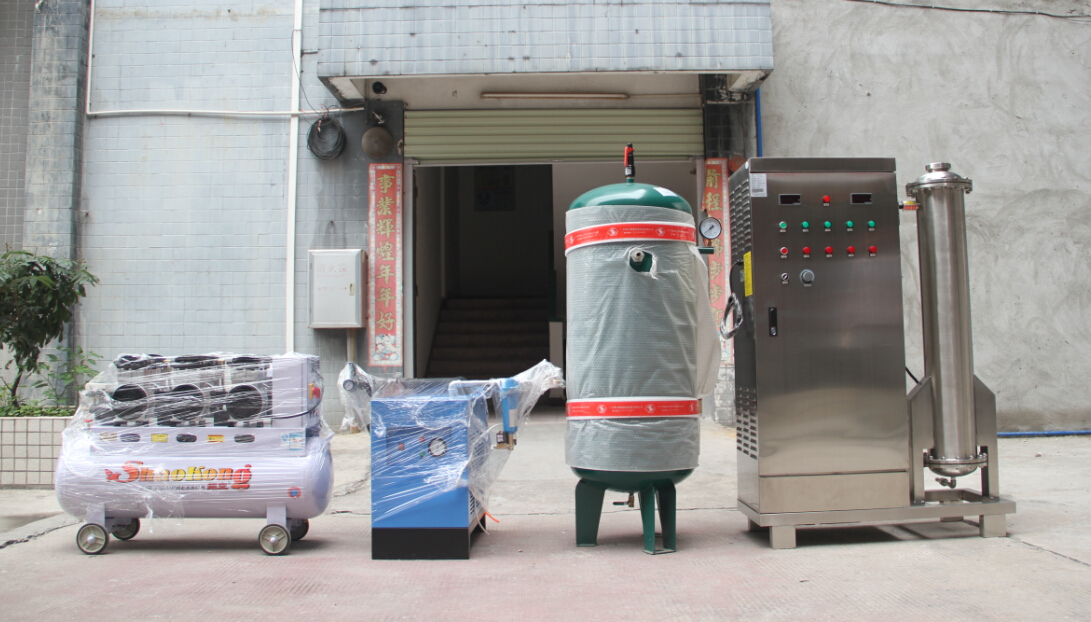

 广州佳环电器科技有限公司 一：臭氧发生器的组成 1：产品组成：臭氧发生器单元、220V/50HZ（可根椐当地要求制作）臭氧电源、不锈钢外壳、无油空压机、冷凝系统、干燥装置、电流表、电压表、臭氧指示灯、电源指示灯、风扇、臭氧浓度调节旋钮。 2：产品特点：搪瓷管结构臭氧发生器，超长寿命设计、臭氧浓度高，其功率、体积比同类产品都小。 3：冷却方式：风冷+水冷。 4：气源：空气源。 二：臭氧发生器产臭氧基本流程： 无油空压机（压缩空气） ↓ 冷凝系统（冷却无油空压机提供的空气温度） ↓ 精密过滤器、全自动电磁阀（过滤冷凝系统冷却后的空气中所产生的水珠，然后经过电磁阀排出） ↓ 储气罐（储存干燥过滤后的气体） ↓ 臭氧发生器单元（经过高压放电分解氧气形成臭氧） 空气源臭氧发生器300克（分体式） 设备组成：无油空压机+冷干机++精密过滤器+储气罐+臭氧发生器  型号： HY-019-300g (空气源) 臭氧发生器系统各个配件参数： 臭氧机： 尺寸：750*500*1430mm 功率：3Kw 材质：202不锈钢 电源：220V/50HZ 臭氧产量： ≥250 g/h 臭氧出气浓度：15-25 mg/L 工作压力：0.06- 0.09 MPa 冷却水流量：0.5-1.5 T/h 发生器产量调节范围：10—100% 无油空压机： 重量：160KG 无油空压机尺寸：1250*500*900mm 功率：5.5Kw 电源：380V/50HZ 最大压力：0.7Mpa 排气量：0.64M3/min 冷干机7.5P： 功率：500W 冷干机尺寸：70*40*68cm 冷干机重量：37KG 最大压力：1.0Mpa 排气量：1M3/min 储气罐： 尺寸：内径￠直径650*壁厚3.75mm*高2075mm 重量：133KG 储气量：0.6立方 最大压力：0.8Mpa 精密过滤器：（P,S级） 尺寸：￠89*267.5mm（长） 最大压力：1.6Mpa 排气量：1.5M3/min 以上资料，仅供参考，实际生产设备中，可能会有稍微更改。
供货周期：两个星期以内出货。 使用注意事项： 1、环境条件及设计条件 1.1环境条件 1.1.1 温度: 年平均气温12.1℃，最低温度＞0℃，最高温度38.8℃。 1.1.2 湿度: 年平均相对湿度61.5%，月平均最高相对湿度85%，月平均最低相对湿度35%。 1.1.3 大气压: 年平均压力101.59KPa，最高压力104.5KPa，最低压力98.6KPa。 1.1.4 冷却水: 一般工业自来水。 1.2设计条件: 臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。 1.2.1温度: 臭氧发生器设计环境温度范围为0—40℃。 1.2.2湿度: 臭氧发生器设计相对湿度≦75%。 1.2.3冷却水温度: 臭氧发生器设计冷却水温度＜30℃。 1.2.4大气压: 臭氧发生器按标准大气压设计，即大气压为101.3KPa。 1.3气源条件: 臭氧发生器为空气源，气源露点要求＜-23℃。 1.4电源条件: 室内有220v/50Hz交流电源，部分臭氧设备同时需要用到380V/50Hz交流电源。 2、臭氧发生器设计、制造和检验标准 2.1 臭氧发生器设计、制造标准 2.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》； 2.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》。 2.2 臭氧发生器检验标准 2.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》。
|
